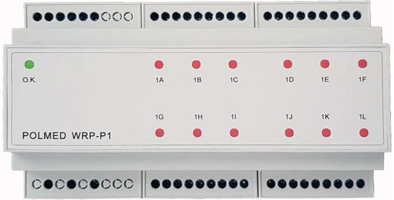

Moduł WRP

karta produktu

Urządzenie służy do kontroli stanów wyłączników różnicowo-prądowych. Jeden moduł WPR może jednocześnie kontrolować do 12 wyłączników różnicowo-prądowych.
Urządzenie posiada standardową obudowę z tworzywa sztucznego o szczelności IP20 przystosowaną do mocowania na wsporniku szynowym TH-35 zgodnie z normą DIN EN 50022.
WRP przeznaczony jest do instalowania w skrzynkach rozdzielczych lub innego typu obudowach zapewniających wymaganą klasę izolacji.
Moduł WRP jest elementem układów serii SKP-IT-N i L(3L).

Dane techniczne:

• zasilanie 230V AC 50Hz,
• napięcie wyjściowe 12V DC,
• obudowa 6M na szynę TH35,
• sposób podłączenia - zaciski śrubowe,
• przekrój przewodów łączeniowych 0,5...2,5mm²,
• temp. otoczenia, podczas pracy -10°C…+55°C,
• temp. otoczenia, podczas magazynowania -40°C…+65°C,
• odporność na zakłócenia (EMC) zgodna z EN 61000-6-2,
• emisja zakłóceń (EMC) zgodna z EN 61000-6-2,
• wymiary (wys. x szer. x gł.) 90 x 159 x 58 mm.

Stany pracy:

• prawidłowy:

- dioda zielona - świeci się,
- dioda czerwona - jest wyłączona,


• alarmowania:

- gdy dioda sygnalizacyjna (np. dioda 1A) świeci światłem ciągłym - oznacza to, że zadziałał wyłącznik różnicowo-prądowy, co sygnalizowane jest komunikatem na kasecie sygnalizacyjnej SG-3U „Moduł P01 wyjście: A, zadziałał wyłącznik RP”,

- gdy dioda sygnalizacyjna świeci światłem pulsującym - oznacza to awarię, a na kasecie SG-3U wyświetlany jest komunikat o rodzaju awarii: „Moduł P01 wyjście: A, obydwa styki zwarte” lub „Moduł P01 wyjście: A, obydwa styki rozwarte”,

- brak połączenia kasety SG-3U z modułem WRP, sygnalizowany jest na wyświetlaczu kasety SG-3U komunikatem: „WRP: moduł P01-brak połączenia”.
